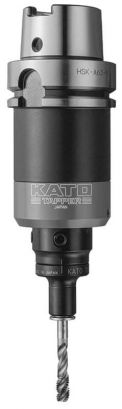

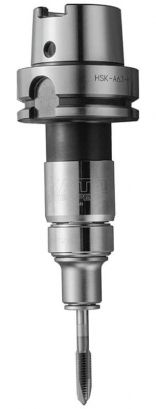

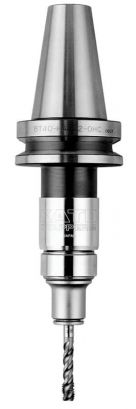

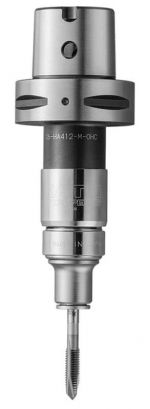

日本KATO BT-SSR-OHC攻牙夾頭

產品介紹Product Introduction

*適用同步攻牙機台
*小量伸縮
*搭配TCA攻牙套筒 (L加長型可用)
*有中心出水

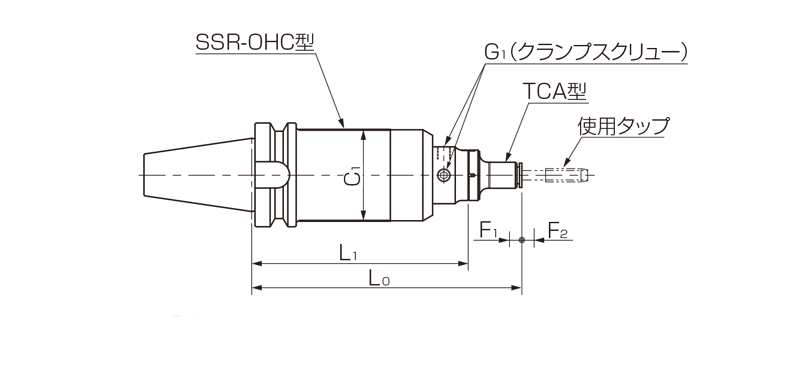

型式	L_0※	L₁	C₁	F_1※	F_2※	G1	加工範圍
	[mm]	[mm]	[mm]	[mm]	[mm]
BT30-SSR 412-OHC-112	145	112	56	0.5	0.5	M 8 P1.0	M 4～M12
BT30-SSR 412-OHC-132	165	132	56
BT40-SSR 412-OHC-77	110	77	56
BT40-SSR 412-OHC-117	150	117	56
BT40-SSR1022-OHC-100	155	100	66			M10 P1.0	M10～M24
BT50-SSR 412-OHC-92	125	92	56			M 8 P1.0	M 4～M12
BT50-SSR 412-OHC-117	150	117	56
BT50-SSR1022-OHC-100	155	100	66			M10 P1.0	M10～M24
BT50-SSR1022-OHC-140	195	140	66
※ F1: 縮的量 F2: 伸的量 ※ L0尺寸為安裝TCA-S型時的尺寸。其他尺寸請依(L1+H1)計算。
