日本KATO BT-SA-R II 攻牙夾頭

型號｜ BT-SA-R II

產品介紹Product Introduction

* 適用內建自動反轉裝置的工具機
* 延長工具機壽命，縮短加工時間
* 即使在配備大主軸馬達的機床上也能高效加工
* 螺紋深度穩定
* 無須主軸反轉，有助節能
* 反轉比為1:1，方便建立NC程序
* SA-R II型夾頭，需配備定位塊
* 即使在配備大主軸馬達的機床上也能高效加工
* 標準配備左螺紋與右螺紋加工

- +

加入詢價銷售一空

產品規格說明Product Specification

BT-SA-R II 攻牙夾頭

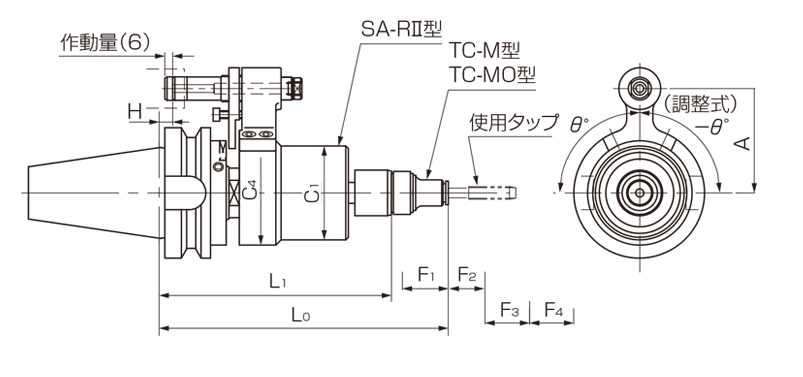

型式	L₀	L₁	C₁	C₄	F₁	F₂	F₃	F₄	A	H調整量	加工範圍	本體重量
型式	[mm]	[mm]	[mm]	[mm]	[mm]	[mm]	[mm]	[mm]	[mm]	[mm]	加工範圍	[kg]
BT40-SA 206-RⅡ	180	148	56	66	4	-4	1	-5	65	-20～28	M2～M 6	3.08
BT40-SA 412-RⅡ	210	166.5	72	80	3	-5	1	-6	65	-20～28	M3～M12	4.17
BT40-SA1022-RⅡ	300	235	90	90	3	-8	1	-8	65	-10～38	M8～M22	6.88
BT50-SA 206-RⅡ	190	158	56	66	4	-4	1	-5	80	-10～38	M2～M 6	5.9
BT50-SA 412-RⅡ	220	176.5	72	80	3	-5	1	-6	80	-10～38	M3～M12	7.02
BT50-SA1022-RⅡ	300	235	90	90	3	-8	1	-8	80	-10～38	M8～M22	9.71
※ F1：縮的量 F2：伸的量 F3: 中間值 F4: 逆轉時伸的量
※ F2, F4數量為參考數據
