日本KATO BT-ECG 攻牙夾頭

產品介紹Product Introduction

* 內建獨特螺紋深度限制
* 無收縮補償，穩定螺絲深度尺寸
* 安全加工高精度止動螺絲，如管牙加工

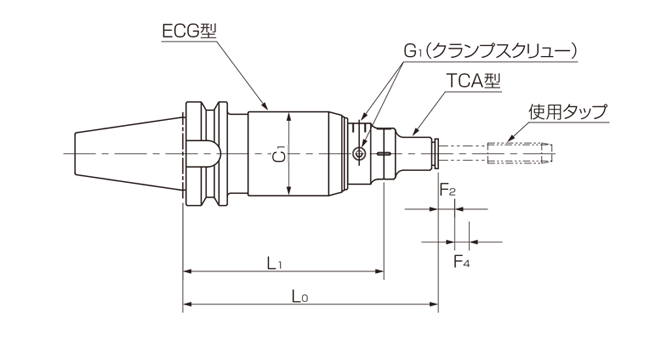

BT-ECG 攻牙夾頭

型式	L_0※	L₁	C₁	F_2※	F_4※	G₁	加工範圍	本體重量
型式	[mm]	[mm]	[mm]	[mm]	[mm]	[mm]	加工範圍	[kg]
BT30-ECG 412	155	122	51	-5	-8.5	M 8 P1.0	M 4～M12	1.3
BT40-ECG 412	155	122	51	-5	-8.5	M 8 P1.0	M 4～M12	1.84
BT40-ECG1022	199	144	69.5	-6	-11	M10 P1.0	M10～M24	2.8
BT50-ECG 412	155	122	51	-5	-8.5	M 8 P1.0	M 4～M12	4.32
BT50-ECG1022	199	144	69.5	-6	-11	M10 P1.0	M10～M24	5.21
※ F2: 伸的量　F₄: 逆転時伸的量
※ F2, F4數量為參考數據
※ L0尺寸為安裝TCA-S型時的尺寸。其他尺寸筒夾請使用(L1 + H1）計算。
