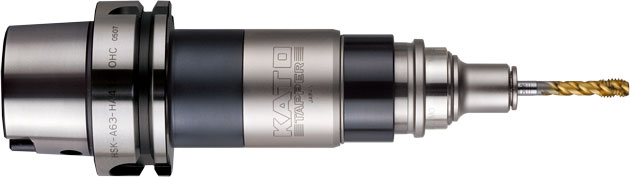

日本KATO HSK-A-SA-III 攻牙夾頭

型號｜ HSK-A-SA-III

產品介紹Product Introduction

*螺紋深度由獨特的機械裝置控制
*適用於原型、單件、模具等高價工件的加工
*伸縮量有同步誤差補償
*可根據使用條件更改彈簧力和伸縮量
*用於右牙為標準螺牙，亦可訂製左牙

- +

加入詢價銷售一空

產品規格說明Product Specification

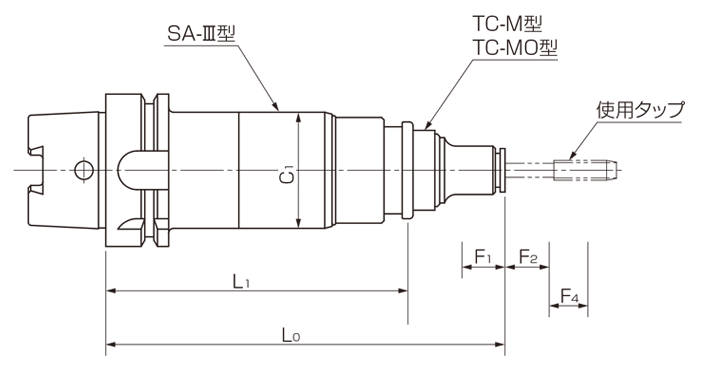

HSK-A-SA-Ⅲ型 攻牙夾頭

型式		L₀	L₁	C₁	F_1※	F_2※	F_4※	加工範圍	本體重量
型式		[mm]	[mm]	[mm]	[mm]	[mm]	[mm]	加工範圍	[kg]
HSK-A 63-H-SA 206-Ⅲ		150	118	33	5	( 3)	( 7.0)	M 2～M 8	1.35
HSK-A 63-H-SA 412-Ⅲ		165	121.5	48	7	-5	( 8.5)	M 3～M16	1.65
HSK-A 63-H-SA1022-Ⅲ		225	160	66	10	( 6)	-11	M 8～M27	2.75
HSK-A 63-H-SA2035-Ⅲ		285	200	84	10	( 7)	-13	M18～M38	4.12
HSK-A100-H-SA 412-Ⅲ		165	121.5	48	7	-5	( 8.5)	M 3～M16	3.56
HSK-A100-H-SA1022-Ⅲ		225	160	66	10	-6	-11	M 8～M27	5.22
HSK-A100-H-SA2035-Ⅲ		265	180	84	10	-7	-13	M18～M38	7.21
※ F1：縮的量　F2：伸的量 F₄: 逆轉時伸的量
※ F2, F4數量為參考數據
