日本KATO BT-ECP 攻牙夾頭

產品介紹Product Introduction

* 細長型設計
* 僅有拉伸補償，避免因收所導致螺紋深度過淺
* 搭配TCA-S攻牙套筒使用，長度與傳統的SA-III型攻牙夾頭相同，無須更改程式
* 即使用在難加工材質，也能防止崩刃

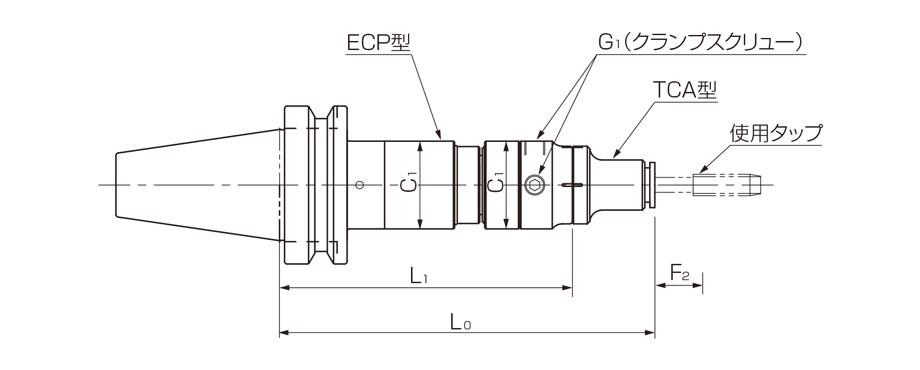

BT-ECP攻牙夾頭

型式	L_0※	L₁	C₁	F_2※	G₁	加工範圍	本體重量
	[mm]	[mm]	[mm]	[mm]	[mm]		[kg]
BT30-ECP 412	150	117	35	10	M 8 P1.0	M 4～M12	0.91
BT40-ECP 412							1.45
BT40-ECP1022	195	140	50	15	M10 P1.0	M10～M24	2.06
BT50-ECP 412	150	117	35	10	M 8 P1.0	M 4～M12	4
BT50-ECP1022	195	140	50	15	M10 P1.0	M10～M24	4.52
※ F₂: 伸的量
※ L0尺寸為安裝TCA-S型時的尺寸。其他尺寸筒夾請使用(L1 + H1）計算。
