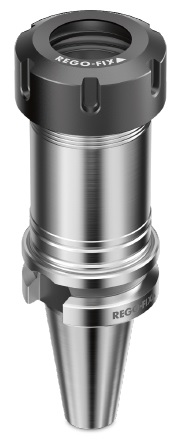

BT-ER 刀桿

型號｜ BT-ER

產品介紹Product Introduction

MAS403/JISB6339/DINISO7388-2
整體精度 TIR≦3um
柄徑錐度達到AT3規格
表面粗糙度最大Ra0.25
所有刀桿動平衡至G2.5@25,000rpm/<1gmm> XL加長刀桿動平衡至G2.5@5000rpm，精度<10um>

- +

加入詢價銷售一空

產品敘述Product Description

Hi-Q動平衡系統
所有型號末碼H的刀桿均可搭配Hi-Q動平衡環使用，
最高動平衡可調整至80,000rpm

BT30	30,000min-1
BT40	G2.5 @25,000 min-1
BT50	G2.5 @25,000 min-1

產品規格說明Product Specification

BT30

BT30	D	L	FWR平衡環規格	扳手規格
BT30 / ER11 x 050	19	50	-	E 11 P
BT30 / ER11 x 100H	19	100	225	E 11 P
BT30 / ER16 x 050	28	50	-	E 16 P
BT30 / ER16 x 080H	28	80	285	E 16 P
BT30 / ER16 x 100H	28	100	285	E 16 P
BT30 / ERA20 x 022	-	22	-	E 20 AX
BT30 / ER20 x 050	34	50	-	E 20 P
BT30 / ER20 x 070H	34	70	325	E 20 P
BT30 / ER20 x 100H	34	100	325	E 20 P
BT30 / ER25 x 060H	42	60	325	E 25
BT30 / ER25 x 100H	42	100	325	E 25
BT30 / ER32 x 060	50	60	-	E 32
BT30 / ER32 x 100H	50	100	405	E 32

BT40

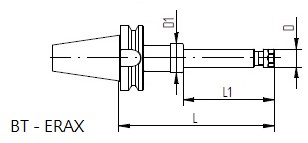

BT40	D	D1	L	L1	FWR平衡環規格	扳手規格
BT 40 / ER 11 x 100 H	19	-	100	-	285	E 11 P
BT 40 / ER 11 x 160 H	19	-	160	-	285	E 11 P
BT 40 / ER 16 x 070 H	28	-	70	-	285	E 16 P
BT 40 / ER 16 x 100 H	28	-	100	-	285	E 16 P
BT 40 / ER 16 x 160 H	28	-	160	-	285 / 225	E 16 P
BT 40 / ER 20 x 070 H	34	-	70	-	325	E 20 P
BT 40 / ER 20 x 100 H	34	-	100	-	285	E 20 P
BT 40 / ER 20 x 160 H	34	-	160	-	405 / 285	E 20 P
BT 40 / ER 25 x 070 H	42	-	70	-	325	E 25
BT 40 / ER 25 x 100 H	42	-	100	-	405	E 25
BT 40 / ER 25 x 160 H	42	-	160	-	405 / 325	E 25
BT 40 / ERA 32 x 027	-	-	27	-	-	E 32 AX
BT 40 / ER 32 x 070 H	50	-	70	-	405	E 32
BT 40 / ER 32 x 100 H	50	-	100	-	405	E 32
BT 40 / ER 32 x 160 H	50	-	160	-	405 / 405	E 32
BT 40 / ER 40 x 080	63	-	80	-	-	E 40
BT 40 / ER 40 x 100 H	63	-	100	-	505	E 40
BT 40 / ER 40 x 160 H	63	-	160	-	505 / 505	E 40
BT 40 / ER 16 x 220 XL	28	46	220	140	-	E 16 P
BT 40 / ER 16 x 260 XL	28	46	260	140	-	E 16 P
BT 40 / ER 16 x 300 XL	28	46	300	140	-	E 16 P
BT 40 / ER 16 x 320 XL	28	46	320	240	-	E 16 P
BT 40 / ER 16 x 360 XL	28	46	360	240	-	E 16 P
BT 40 / ER 16 x 400 XL	28	46	400	240	-	E 16 P
BT 40 / ER 32 x 226 XL	50	55	226	140	-	E 32
BT 40 / ER 32 x 326 XL	50	55	326	240	-	E 32

BT50

BT50	D	D1	L	L1	FWR平衡環規格	扳手規格
BT 50 / ER 16 x 100 H	28	-	100	-	505	E 16 P
BT 50 / ER 16 x 160 H	28	-	160	-	505 / 225	E 16 P
BT 50 / ER 20 x 070	34	-	70	-	-	E 20 P
BT 50 / ER 20 x 100 H	34	-	100	-	325	E 20 P
BT 50 / ER 25 x 070	42	-	70	-	-	E 25
BT 50 / ER 25 x 100 H	42	-	100	-	405	E 25
BT 50 / ER 25 x 160 H	42	-	160	-	405 / 325	E 25
BT 50 / ER 32 x 100 H	50	-	100	-	505	E 32
BT 50 / ER 32 x 160 H	50	-	160	-	505 / 405	E 32
BT 50 / ER 40 x 100 H	63	-	100	-	505	E40
BT 50 / ER 40 x 160 H	63	-	160	-	505 / 505	E 40
BT 50 / ER 50 x 100	78	-	100	-	-	E 50
BT 50 / ER 16 x 240 XL	28	46	240	140	-	E 16 P
BT 50 / ER 16 x 260 XL	28	46	260	140	-	E 16 P
BT 50 / ER 16 x 300 XL	28	46	300	140	-	E 16 P
BT 50 / ER 16 x 340 XL	28	46	340	240	-	E 16 P
BT 50 / ER 16 x 360 XL	28	46	360	240	-	E 16 P
BT 50 / ER 16 x 400 XL	28	46	400	240	-	E 16 P
BT 50 / ER 32 x 240 XL	50	55	240	140	-	E 32
BT 50 / ER 32 x 340 XL	50	55	340	240	-	E 32
