HSK - E / F - ER 刀桿

型號｜ HSK- E / F -ER

產品介紹Product Introduction

DIN69893/ISO12164
整體精度 TIR≦3um
表面粗糙度最大Ra0.25
所有刀桿動平衡至G2.5@25,000rpm/1gmm

- +

加入詢價銷售一空

產品敘述Product Description

Hi-Q動平衡系統
所有型號末碼H的刀桿均可搭配Hi-Q動平衡環使用，
最高動平衡可調整至80,000rpm
包含10mm ID晶片孔 (DIN69873)

HSK 25	平衡校正至 90,000min-1
HSK 32	平衡校正至 60,000min-1
HSK 40	平衡校正至 45,000min-1
HSK 50	平衡校正至 36,000min-1
HSK 63	平衡校正至 G2.5 @25,000min-1

產品規格說明Product Specification

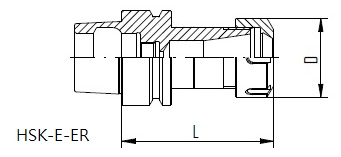

HSK - E

HSK - EZ 15	D	L	FWR平衡環規格	扳手規格
HSK - EZ 15 / ER 11 MS x 024	16	24	-	E 11 MS

HSK - E 25	D	L	FWR平衡環規格	扳手規格

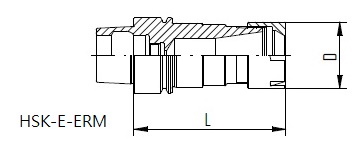

HSK-E 25 / ERM 16 X 048	22	48	-	E 16 M

HSK - E 32	D	L	FWR平衡環規格	扳手規格
HSK-E 32 / ER 11 MS x 038	16	38	-	E 11 MS
HSK-E 32 / ERM 16 x 060	22	60	-	E 16 M
HSK-E 32 / ERM 20 x 060	28	60	-	E 20 M

HSK - E 40	D	L	FWR平衡環規格	扳手規格
HSK-E 40 / ER 11 x 060 H	19	60	225	E 11 P
HSK-E 40 / ER 16 x 060 H	28	60	225	E 16 P
HSK-E 40 / ER 16 x 080 H	28	80	225	E 16 P
HSK-E 40 / ERM 20 x 075 H	28	75	285	E 20 M
HSK-E 40 / ERM 25 x 080 H	35	80	325	E 25 M

HSK - E 50	D	L	FWR平衡環規格	扳手規格
HSK-E 50 / ER 16 x 060	28	60	-	E 16 P
HSK-E 50 / ER 16 x 100 H	28	100	325	E 16 P
HSK-E 50 / ER 16 x 160 H	28	160	325 / 225	E 16 P
HSK-E 50 / ER 20 x 070 H	34	70	325	E 20 P
HSK-E 50 / ER 25 x 080 H	42	80	325	E 25
HSK-E 50 / ER 25 x 100 H	42	100	325	E 25
HSK-E 50 / ER 32 x 100 H	50	100	405	E 32

HSK - E 63	D	L	FWR平衡環規格	扳手規格
HSK-E 63 / ER 32 x 090 H	50	90	405	E 32
HSK-E 63 / ER 40 x 080	63	80	-	E 40
HSK-E 63 / ER 40 x 120 H	63	120	505	E 40

HSK - F 63

HSK - F 63	D	L	FWR平衡環規格	扳手規格
HSK-F 63 / ER 16 x 100 H	28	100	325	E 16 P
HSK-F 63 / ER 25 x 100 H	42	100	325	E 25
HSK-F 63 / ER 32 x 100 H	50	100	405	E 32
HSK-F 63 / ER 40 x 120 H	63	120	505	E 40
