HSK - A - ER 刀桿

型號｜ HSK-A-ER

產品介紹Product Introduction

DIN69893/ISO12164
整體精度 TIR≦3um
表面粗糙度最大Ra0.25
所有刀桿動平衡至G2.5@25,000rpm/1gmm
XL加長刀桿動平衡至G2.5@5000rpm，精度 10um

- +

加入詢價銷售一空

產品敘述Product Description

Hi-Q動平衡系統
所有型號末碼H的刀桿均可搭配Hi-Q動平衡環使用，
最高動平衡可調整至80,000rpm
包含10mm ID晶片孔 (DIN69873)

HSK 25	平衡校正至 90,000min-1
HSK 32	平衡校正至 60,000min-1
HSK 40	平衡校正至 45,000min-1
HSK 50	平衡校正至 36,000min-1
HSK 63	平衡校正至 G2.5 @25,000min-1
HSK 80	平衡校正至 G2.5 @25,000min-1
HSK 100	平衡校正至 G2.5 @25,000min-1

產品規格說明Product Specification

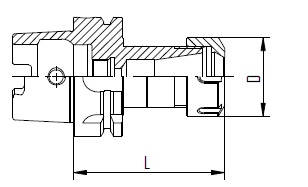

HSK - A

HSK-A 32	D	D1	L	L1	FWR平衡環規格	扳手規格
HSK-A 32 / ER 11 x 050	19	-	50	-	-	E 11 P
HSK-A 32 / ER 16 x 060	28	-	60	-	-	E 16 P
HSK-A 32 / ER 20 x 060	34	-	60	-	-	E 20 P
HSK-A 32 / ER 25 x 065	42	-	65	-	-	E 25

HSK-A 40	D	D1	L	L1	FWR平衡環規格	扳手規格
HSK-A 40 / ER 16 x 060 H	28	-	60	-	225	E 16 P
HSK-A 40 / ER 16 x 080 H	28	-	80	-	225	E 16 P
HSK-A 40 / ER 25 x 080 H	42	-	80	-	325	E 25

HSK-A 50	D	D1	L	L1	FWR平衡環規格	扳手規格
HSK-A 50 / ER 16 x 100 H	28	-	100	-	325	E 16 P
HSK-A 50 / ER 25 x 080 H	42	-	80	-	325	E 25
HSK-A 50 / ER 25 x 100 H	42	-	100	-	325	E 25
HSK-A 50 / ER 32 x 100 H	50	-	100	-	405	E 32

HSK-A 63	D	D1	L	L1	FWR平衡環規格	扳手規格
HSK-A 63 / ER 11 x 100 H	19	-	100	-	325	E 11 P
HSK-A 63 / ER 16 x 080 H	28	-	80	-	325	E 16 P
HSK-A 63 / ER 16 x 100 H	28	-	100	-	325	E 16 P
HSK-A 63 / ER 16 x 160 H	28	-	160	-	325 / 225	E 16 P
HSK-A 63 / ER 20 x 075	34	-	75	-	-	E 20 P
HSK-A 63 / ER 25 x 080 H	42	-	80	-	325	E 25
HSK-A 63 / ER 25 x 100 H	42	-	100	-	325	E 25
HSK-A 63 / ER 25 x 160 H	42	-	160	-	325	E 25
HSK-A 63 / ER 25 x 200 H	42	-	200	-	405 / 325	E 25
HSK-A 63 / ER 32 x 080 H	50	-	80	-	405	E 32
HSK-A 63 / ER 32 x 100 H	50	-	100	-	405	E 32
HSK-A 63 / ER 32 x 160 H	50	-	160	-	405	E 32
HSK-A 63 / ER 32 x 200 H	50	-	200	-	405 / 405	E 32
HSK-A 63 / ER 40 x 080	63	-	80	-	-	E 40
HSK-A 63 / ER 40 x 120 H	63	-	120	-	505	E 40
HSK-A 63 / ER 40 x 160 H	63	-	160	-	505	E 40

HSK-A 80	D	D1	L	L1	FWR平衡環規格	扳手規格
HSK-A 80 / ER 16 x 100 H	28	-	100	-	325	E 16 P
HSK-A 80 / ER 16 x 160 H	28	-	160	-	325 / 225	E 16 P
HSK-A 80 / ER 32 x 100 H	50	-	100	-	405	E 32
HSK-A 80 / ER 40 x 120 H	63	-	120	-	505	E40

HSK-A 100	D	D1	L	L1	FWR平衡環規格	扳手規格
HSK-A 100 / ER 16 x 100 H	28	-	100	-	405	E 16 P
HSK-A 100 / ER 16 x 160 H	28	-	160	-	405 / 225	E 16 P
HSK-A 100 / ER 16 x 200 H	28	-	200	-	405 / 225	E 16 P
HSK-A 100 / ER 25 x 100 H	42	-	100	-	405	E 25
HSK-A 100 / ER 25 x 160 H	42	-	160	-	405 / 325	E 25
HSK-A 100 / ER 25 x 200 H	42	-	200	-	405 / 325	E 25
HSK-A 100 / ER 32 x 100 H	50	-	100	-	405	E 32
HSK-A 100 / ER 32 x 160 H	50	-	160	-	405	E 32
HSK-A 100 / ER 40 x 120 H	63	-	120	-	505	E40
HSK-A 100 / ER 40 x 200 H	63	-	200	-	505 / 505	E40

HSK - A - XL

HSK-A 63 - XL	D	D1	L	L1	FWR平衡環規格	扳手規格
HSK-A 63 / ER 16 x 240 XL	28	46	240	140	-	E 16 P
HSK-A 63 / ER 16 x 260 XL	28	46	260	140	-	E 16 P
HSK-A 63 / ER 16 x 300 XL	28	46	300	140	-	E 16 P
HSK-A 63 / ER 16 x 340 XL	28	46	340	240	-	E 16 P
HSK-A 63 / ER 16 x 360 XL	28	46	360	240	-	E 16 P
HSK-A 63 / ER 16 x 400 XL	28	46	400	240	-	E 16 P
HSK-A 63 / ER 32 x 240 XL	50	55	240	140	-	E 32
HSK-A 63 / ER 32 x 260 XL	50	55	260	140	-	E 32
HSK-A 63 / ER 32 x 340 XL	50	55	340	240	-	E 32
HSK-A 63 / ER 32 x 360 XL	50	55	360	240	-	E 32

HSK-A 100 - XL	D	D1	L	L1	FWR平衡環規格	扳手規格
HSK-A 100 / ER 16 x 240 XL	28	46	240	140	-	E 16 P
HSK-A 100 / ER 16 x 300 XL	28	46	300	140	-	E 16 P
HSK-A 100 / ER 16 x 340 XL	28	46	340	240	-	E 16 P
HSK-A 100 / ER 16 x 400 XL	28	46	400	240	-	E 16 P
HSK-A 100 / ER 32 x 246 XL	50	55	246	140	-	E 32
HSK-A 100 / ER 32 x 346 XL	50	55	346	240	-	E 32
