內徑滾光工具 GB2/GB2A ( 25.5 - 59.5mm )

型號｜ GB2/GB2A

產品介紹Product Introduction

透過滾珠冷擠壓達到鏡面加工，一般面粗糙度可達Ra 0.2以下
加工硬度不建議超過 HRC42
加工範圍 : Ø 25.5 - 59.5 mm

- +

加入詢價銷售一空

產品規格說明Product Specification

GB2

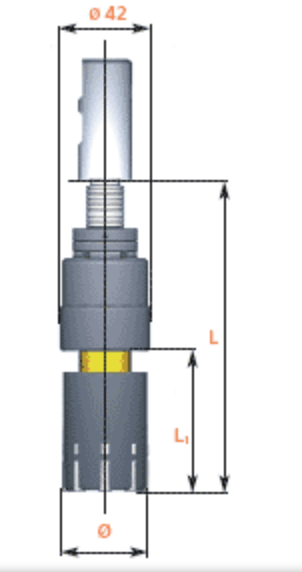

GB2	Ø mm	調整範圍	L1 mm	L mm	滾珠尺寸	滾珠數
	25.4 - 34.5 D	-0.1 / +0.4	100	180	6 x 22 D	5
			150	230
			200	280
	34.6 - 40.5 D	-0.1 / +0.4	100	180	6 x 22 D	7
			150	230
			200	280
	40.6 - 42.9 D	-0.1 / +0.4	110	190	8 x 28 D	7
			160	240
			210	290
	43.0 - 50.5 D	-0.1 / +0.4	∞	190	8 x 28 D	7
	50.6 - 49.5 D	-0.1 / +0.4	∞	190	8 x 28 D	8
	25.4 - 34.5 S	-0.1 / +0.4	100	180	6 x 22 S	5
			150	230
			200	280
	34.6 - 40.5 S	-0.1 / +0.4	100	180	6 x 22 S	7
			150	230
			200	280
	40.6 - 42.9 S	-0.1 / +0.4	110	190	8 x 28 S	7
			160	240
			210	290
	43.0 - 50.5 S	-0.1 / +0.4	∞	190	8 x 28 S	7
	50.6 - 49.5 S	-0.1 / +0.4	∞	190	8 x 28 S	8

柄徑 : MT2; MT3 ; 直柄 16x48; 20x50 ; 25x56
特殊加工長可訂製

GB2A

GB2A	Ø mm	調整範圍	L1 mm	L mm	滾珠尺寸	滾珠數
	25.4 - 34.5 D	-0.1 / +0.4	60	130	6 x 22 D	5
	34.6 - 40.5 D	-0.1 / +0.4	60	130	6 x 22 D	7
	40.6 - 42.9 D	-0.1 / +0.4	60	130	8 x 28 D	7
	43.0 - 50.5 D	-0.1 / +0.4	60	130	8 x 28 D	7
	50.6 - 49.5 D	-0.1 / +0.4	60	130	8 x 28 D	8
	25.4 - 34.5 S	-0.1 / +0.4	60	130	6 x 22 S	5
	34.6 - 40.5 S	-0.1 / +0.4	60	130	6 x 22 S	7
	40.6 - 42.9 S	-0.1 / +0.4	60	130	8 x 28 S	7
	43.0 - 50.5 S	-0.1 / +0.4	60	130	8 x 28 S	7
	50.6 - 49.5 S	-0.1 / +0.4	60	130	8 x 28 S	8

柄徑 : MT2; MT3 ; 直柄 16x48; 20x50 ; 25x56
