滾光工具 GB1/ GB1A ( 8.0 - 25.4mm)

型號｜ GB1/GB1A

產品介紹Product Introduction

透過滾珠冷擠壓，達到鏡面加工，一般面粗糙度可達Ra 0.2以下
加工硬度不建議超過 HRC42
加工範圍 : Ø 8 - 25.4mm

- +

加入詢價銷售一空

產品規格說明Product Specification

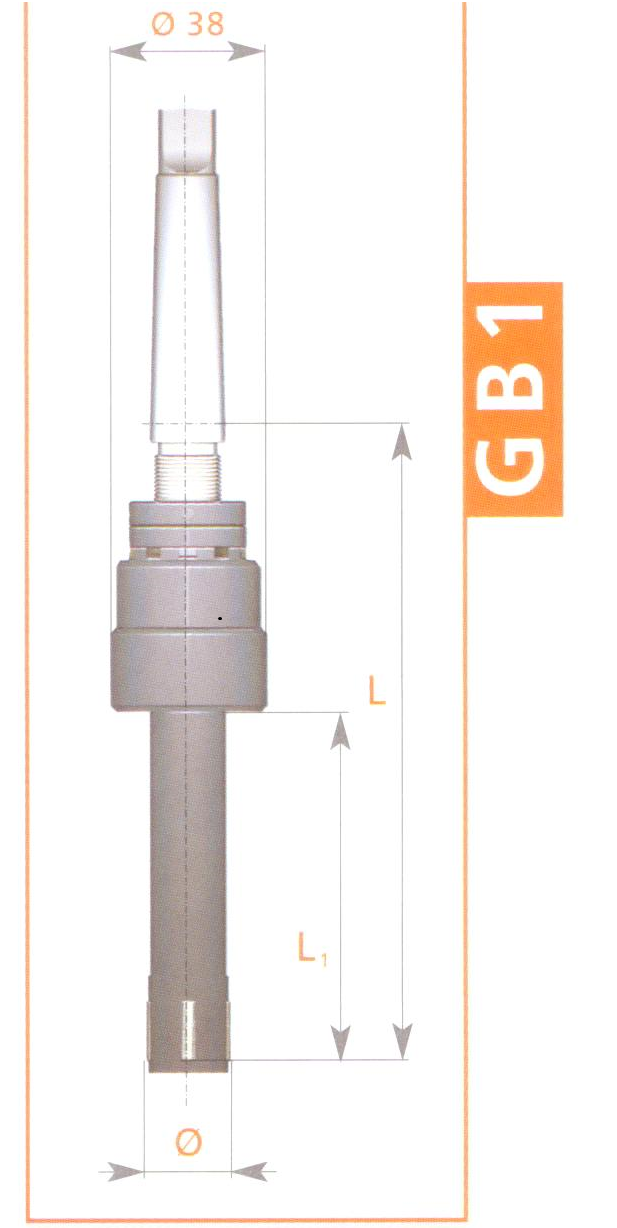

GB1

GB1	Ø mm	調整範圍	L1 mm	L mm	滾珠尺寸	滾珠數
	8.0 - 9.9 D	-0.1 / +0.3	60	130	3 x 10 D	3
			100	170
	10.0 - 14.74 D	-0.1 / +0.3	60	130	3 x 10 D	5
			100	170
	14.75 - 20.74 D	-0.1 / +0.3	80	150	4 x 14 D	5
			100	170
	20.75 - 25.40 D	-0.1 / +0.3	80	150	5 x 18 D	5
			100	170
	8.0 - 9.9 S	-0.1 / +0.3	60	130	3 x 10 S	3
			100	170
	10.0 - 14.74 S	-0.1 / +0.3	60	130	3 x 10 S	5
			100	170
	14.75 - 20.74 S	-0.1 / +0.3	80	150	4 x 14 S	5
			100	170
	20.75 - 25.40 S	-0.1 / +0.3	80	150	5 x 18 S	5
			100	170

柄徑: MT1; MT2; 直柄 10 X 40; 16 X 48; 20 X 50; 25 X 56
特殊長度可依需求訂製

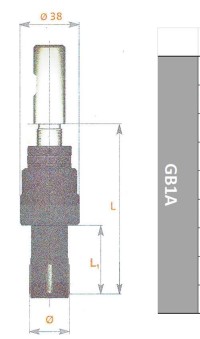

GB1A

GB1A	Ø mm	調整範圍	L1 mm	L mm	滾珠尺寸	滾珠數
	8.0 - 9.9 D	-0.1 / +0.3	40	107	3 x 10 D	3
	10.0 - 14.74 D	-0.1 / +0.3	40	107	3 x 10 D	5
	14.75 - 20.74 D	-0.1 / +0.3	40	107	4 x 14 D	5
	20.75 - 25.40 D	-0.1 / +0.3	40	107	5 x 18 D	5
	8.0 - 9.9 S	-0.1 / +0.3	40	107	3 x 10 S	3
	10.0 - 14.74 S	-0.1 / +0.3	40	107	3 x 10 S	5
	14.75 - 20.74 S	-0.1 / +0.3	40	107	4 x 14 S	5
	20.75 - 25.40 S	-0.1 / +0.3	40	107	5 x 18 S	5

柄徑: MT1; MT2; 直柄 10 X 40; 16 X 48; 20 X 50; 25 X 56
