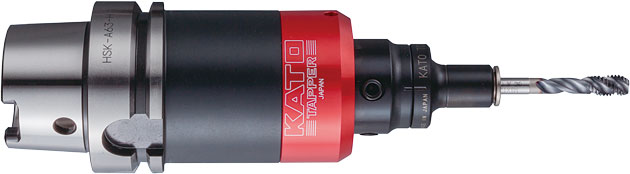

日本KATO HSK-SSR-OHC 攻牙夾頭

產品介紹Product Introduction

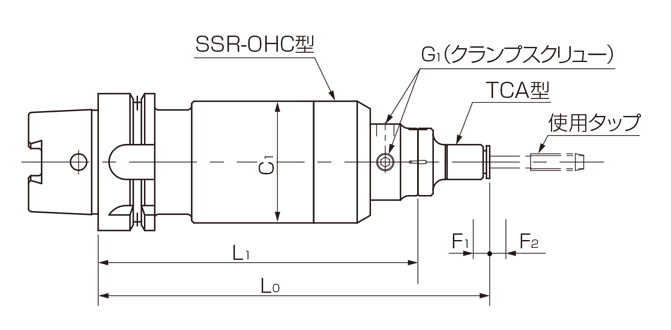

型式	L_0※	L₁	C₁	F_1※	F_2※	G1	加工範圍
型式	[mm]	[mm]	[mm]	[mm]	[mm]	G1	加工範圍
HSK-A63-H-SSR 412-OHC-107	140	107	56	0.5	0.5	M 8 P1.0	M 4～M12
HSK-A63-H-SSR 1022-OHC-130	185	130	66			M 10 P1.0	M 10～M24
HSK-A100-H-SSR 412-OHC-112	145	112	56			M 8 P1.0	M 4～M12
HSK-A100-H-SSR 1022-OHC-135	190	135	66			M10 P1.0	M10～M24
※ 冷卻管可折疊。
※ F1：縮的量　F2：伸的量
※ L0尺寸為安裝TCA-S型時的尺寸。其他尺寸筒夾請使用(L1 + H1）計算。
