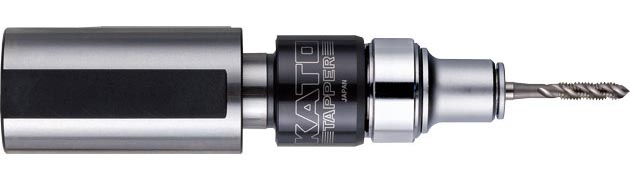

日本KATO STT-SA-V 攻牙夾頭

產品介紹Product Introduction

* 專為CNC車床設計，短身可有效防止干涉
* 螺紋深度由獨特的機械裝置控制
* 伸縮補償可吸收進給誤差，達到高螺紋精度
* 可根據使用條件更改彈簧力和伸縮量
* 標準品為右牙，左牙可訂製

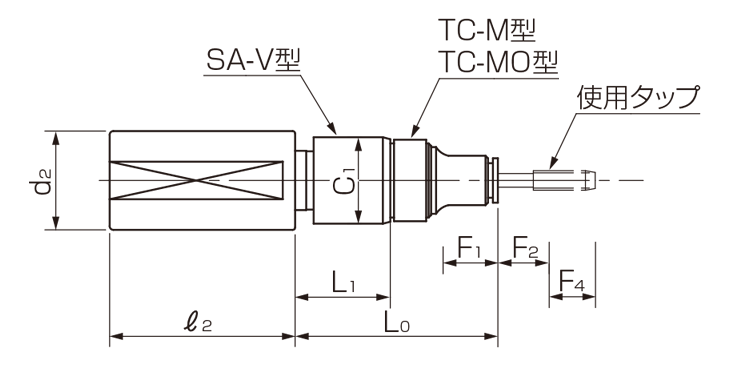

型式	L₀	L₁	C₁	F_1※	F_2※	F_4※	柄徑 [mm]		加工範圍	本體重量
	[mm]	[mm]	[mm]	[mm]	[mm]	[mm]	[mm]			[kg]
							l₂	d₂
STT25-SA 206-Ⅴ	66	34	23	3	( 3)	( 5.0)	75	25	M 2～M 6	0.31
STT32-SA 206-Ⅴ	66	34	23	5		( 5.5)	65	32	M 2～M 8	0.41
STT32-SA 412-Ⅴ	85	41.5	35			( 8.0)	80	32	M 3～M12	0.6
STT40-SA 206-Ⅴ	66	34	23			( 5.5)	75	40	M 3～M12	0.73
STT40-SA 412-Ⅴ	82	38.5	35	10	( 5)	( 8.0)	75	40	M 3～M16	0.76
STT50-SA 412-Ⅴ	82	38.5	35		( 5)	( 8.0)	85	50	M 3～M16	1.33
STT50-SA1022-Ⅴ	125	60	50		( 6)	-9	85	50	M 8～M27	1.56
※ F1：縮的量　F2：伸的量 F₄: 逆轉時伸的量
※ F2, F4數量為參考數據
對於擠壓絲錐、難切削材料等需要高扭矩的加工，請與我們聯絡
